| 冷凝器胶球自动清洗装置工作原理
设备采用物理清洗方法，将清洗胶球从发球器发送到冷凝器进水端，胶球随着水流进入每根换热管，依靠水压差擦洗换热管内壁。胶球在冷却水回水端随着水流进入收球器内，再将胶球回收至发球器内，完成一次清洗循环。

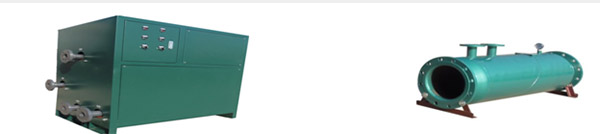

内部结构
|
高(mm) |
长(mm) |
宽(mm) |
|
1300 |
950 |
800 |
收球器
整体材质为碳钢或不锈钢，承压10—16bar，有效过流面积大于连接管道的3倍，流体阻力损失小于5Kpa。
|
序号 |
型号 |
选型参考，实际以冷却水管径为准 |
|
1 |
FX-LQ-150-C |
200以下冷吨常规主机 |
|
2 |
FX-LQ-200-C |
200～500冷吨常规主机 |
|
3 |
FX-LQ-250-C |
300～500冷吨常规主机 |
|
4 |
FX-LQ-300-C |
500～800冷吨常规主机 |
|
5 |
FX-LQ-350-C |
600～1000冷吨常规主机 |
|
6 |
FX-LQ-400-C |
1000～1500冷吨常规主机 |
|
7 |
FX-LQ-450-C |
1500以上冷吨常规主机 |
本公司生产的清洗装置的优点：
采用2台水泵，胶球不经过水泵叶轮，杜绝水泵叶轮旋转对胶球的损伤。
采用水流开关对水泵启停进行控制，防止水泵无水运转，保护水泵。
胶球经过管路采用PVC电动球阀和PVC管，内壁光滑，减小胶球运动阻碍，也不会刮伤或夹伤胶球。
发球器和收球器内用不锈钢网隔球，杜绝跑球。
全自动电路控制，可设定每次清洗时间和次数。
发球进出水口都在冷凝器进水端，收球进水出口都在冷凝器出水端，对冷却水温度没有影响，保证冷却效果。
投资分析
·投资回收周期短
提高热交换率节省8～15%，空调开机使用5000小时之内就能收回PD技术设备的全部投资，之后每年节省的电费全部是净效益。
·节省每年对冷凝器进行化学清洗所产生的费用，减少了中央空调系统的管理维护成本。
·避免冷凝器管壁受到化学药剂和微生物膜的腐蚀，延长了空调系统的使用寿命。
·可从相关政府部门获得对于节能改造的财政奖励或财政补贴。
·对于各地政府部门来讲，PD技术的推广使用有助于节能减排指标的完成，更有保护环境，减少浪费，建设节约型社会和造福子孙后代的社会利益。
节省能耗
中央空调主机安装冷凝器胶球自动清洗装置之后，冷凝器处于无污垢的清洁状态下运行，以300冷吨主机（输入功率200KW）年开机5000小时情况下为例：
耗电量=200KW×80%主机负荷×开机5000小时=800000度
以1.0元/度电费计算，相应费用为：
800000度×1.0元/度=800000元
如果没有安装PD设备，随着主机使用时间的增加，冷凝器管内结垢越厚，换热效率越低，而冷负荷不变，导致压缩机运行功率增大，能耗相应增加，详细参数如下表：
|
结垢厚度 |
0.3 |
0.6 |
1.0 |
|
增加能耗百分比 |
10% |
20% |
30% |
|
增加费用 |
80000 |
160000 |
248000 |

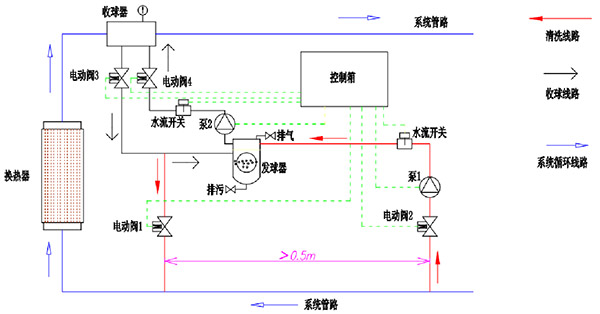

示意图吧
LQ常用型号参数
|
序号 |
型号 |
选型参考，实际以冷却水管径为准 |
|
1 |
FX-LQ-150-C |
200以下冷吨常规主机 |
|
2 |
FX-LQ-200-C |
200～500冷吨常规主机 |
|
3 |
FX-LQ-250-C |
300～500冷吨常规主机 |
|
4 |
FX-LQ-300-C |
500～800冷吨常规主机 |
|
5 |
FX-LQ-350-C |
600～1000冷吨常规主机 |
|
6 |
FX-LQ-400-C |
1000～1500冷吨常规主机 |
|
7 |
FX-LQ-450-C |
1500以上冷吨常规主机 |
适用范围
,·适用于以下高能耗系统
不冷式冷冻设备
恒温、恒湿控制系统
发电厂冷凝器（淡水用、海水用）
船舶的水冷系统
·配套设施
大厦、宾馆、商场、银行、医院和其他公共设施
·冷冻设施
连锁超级商场、冷冻仓库
·化学品工厂
生产线上的冷却系统
·电子元器件、半导体集成电路、液晶显示器等生产厂家
恒温、恒湿控制系统
·发电厂
防止冷凝器管道污染，最大限度的提高发电效率 |
